작업화면에서 객체를 선택하여 블록을 생성하고 관리
How to use
- 방식 1
- 명령어 입력창 > Command : BLOCK
- 방식 2
-
명령어
전체보기 > 블록 >

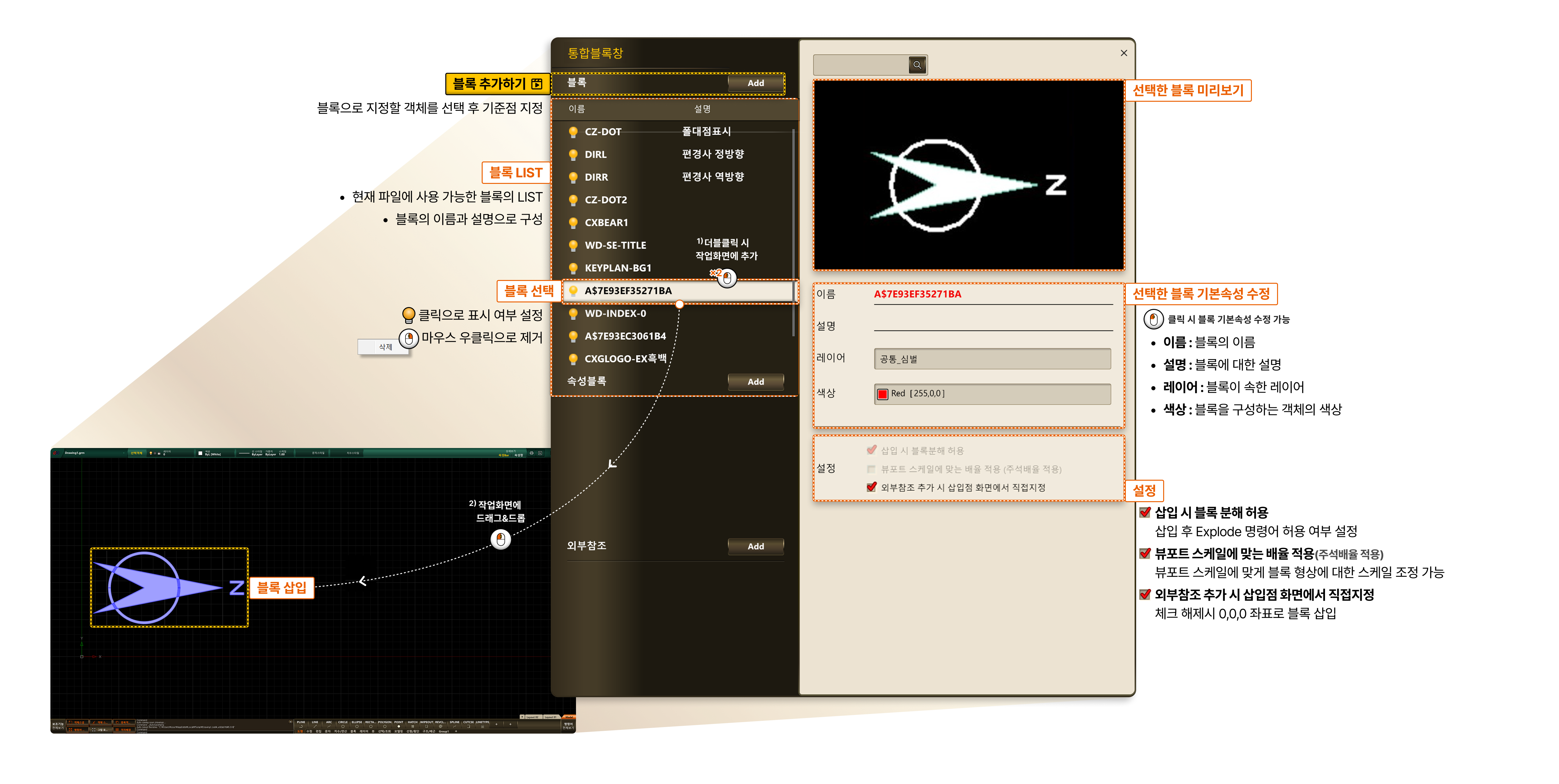

블록 만들기 > 블록 통합 관리창
-
- 블록 LIST
- 현재 파일에 사용 가능한 블록의 LIST
- 블록의 이름과 설명으로 구성
- 블록 선택
- 클릭으로 표시 여부 설정
- 마우스 우클릭으로 제거
- 선택한 블록 미리보기
- 선택한 블록 기본속성 수정
- 클릭 시 블록 기본속성 수정 가능
- 이름 : 블록의 이름
- 설명 : 블록에 대한 설명
- 레이어 : 블록이 속한 레이어
- 색상 : 블록을 구성하는 객체의 색상
- 설정
- 삽입 시 블록 분해 허용 : 삽입 후 Explode 명령어 허용 여부 설정
- 뷰포트 스케일에 맞는 배율 적용(주석배율 적용) : 뷰포트 스케일에 맞게 블록 형상에 대한 스케일 조정 가능
- 외부참조 추가 시 삽입점 화면에서 직접지정 : 체크 해제시 0,0,0 좌표로 블록 삽입
