블록의 문자내용를 변경해가며 사용 할 수 있는 속성블록을 생성하고 관리
How to use
- 방식 1
- 명령어 입력창 > Command : BLOCK
- 방식 2
-
명령어
전체보기 > 블록 >

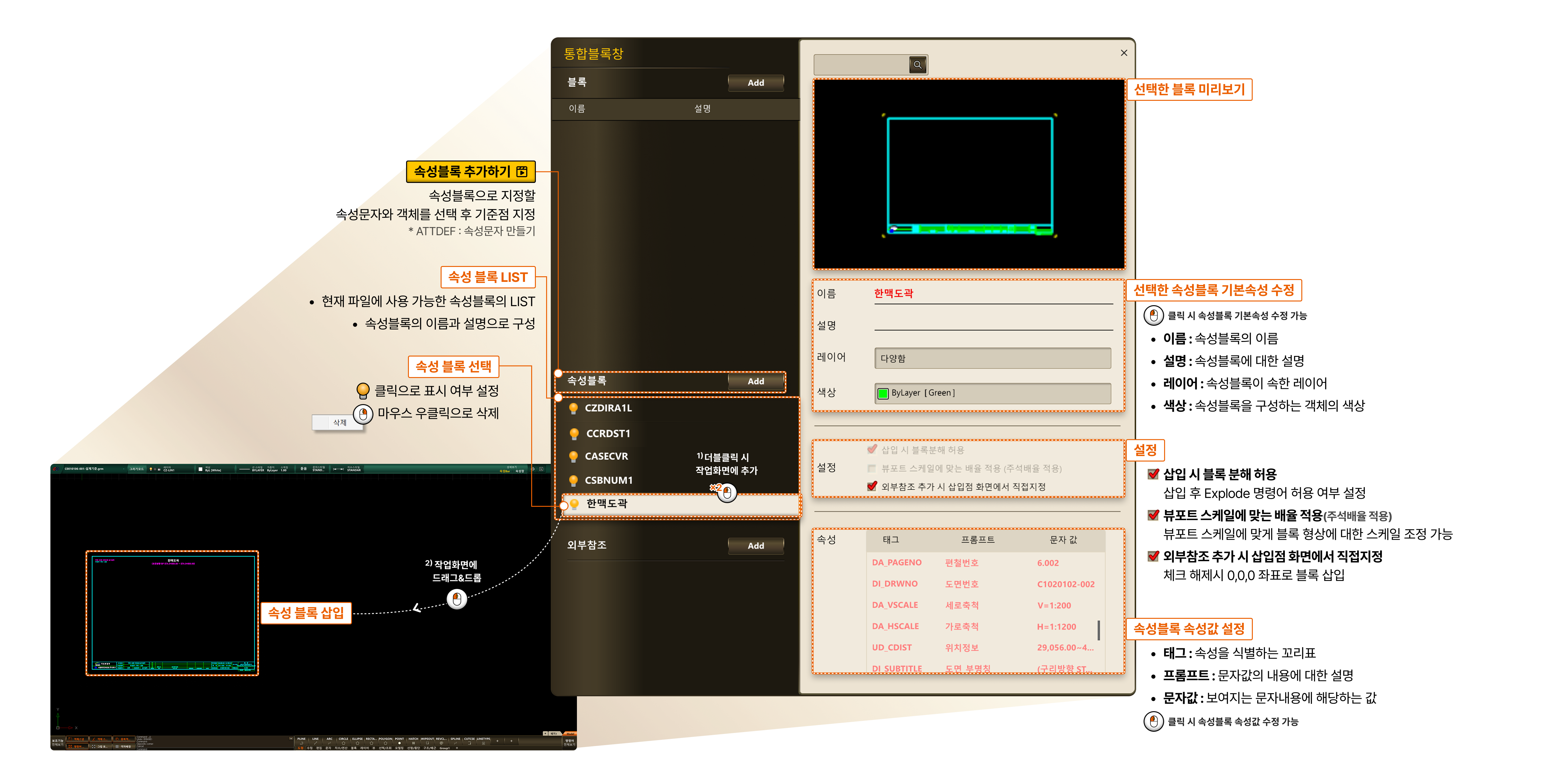

블록 만들기 > 블록 통합 관리창
-
- 속성 블록 LIST
- 현재 파일에 사용 가능한 속성블록의 LIST
- 속성블록의 이름과 설명으로 구성
- 속성 블록 선택
- 클릭으로 표시 여부 설정
- 마우스 우클릭으로 삭제
- 속성 블록 삽입
- 1) 더블클릭 시 작업화면에 추가
- 2) 작업화면에 드래그&드롭
- 선택한 블록 미리보기
- 선택한 속성블록 기본속성 수정
- 클릭 시 속성블록 기본속성 수정 가능
- 이름 : 속성블록의 이름
- 설명 : 속성블록에 대한 설명
- 레이어 : 속성블록이 속한 레이어
- 색상 : 속성블록을 구성하는 객체의 색상
- 설정
- 삽입 시 블록 분해 허용 : 삽입 후 Explode 명령어 허용 여부 설정
- 뷰포트 스케일에 맞는 배율 적용(주석배율 적용) : 뷰포트 스케일에 맞게 블록 형상에 대한 스케일 조정 가능
- 외부참조 추가 시 삽입점 화면에서 직접지정 : 체크 해제시 0,0,0 좌표로 블록 삽입
- 속성블록 속성값 설정
- 태그 : 속성을 식별하는 꼬리표
- 프롬프트 : 문자값의 내용에 대한 설명
- 문자값 : 보여지는 문자내용에 해당하는 값
- 클릭 시 속성블록 속성값 수정 가능
