출력을 위한 인쇄 옵션을 설정하고 미리보기 또는 종이 및 파일로 출력
How to use
- 방식 1
- 명령어 입력창 > Command : PLOT
- 방식 2
-
상단 바 우측 >
인쇄 버튼

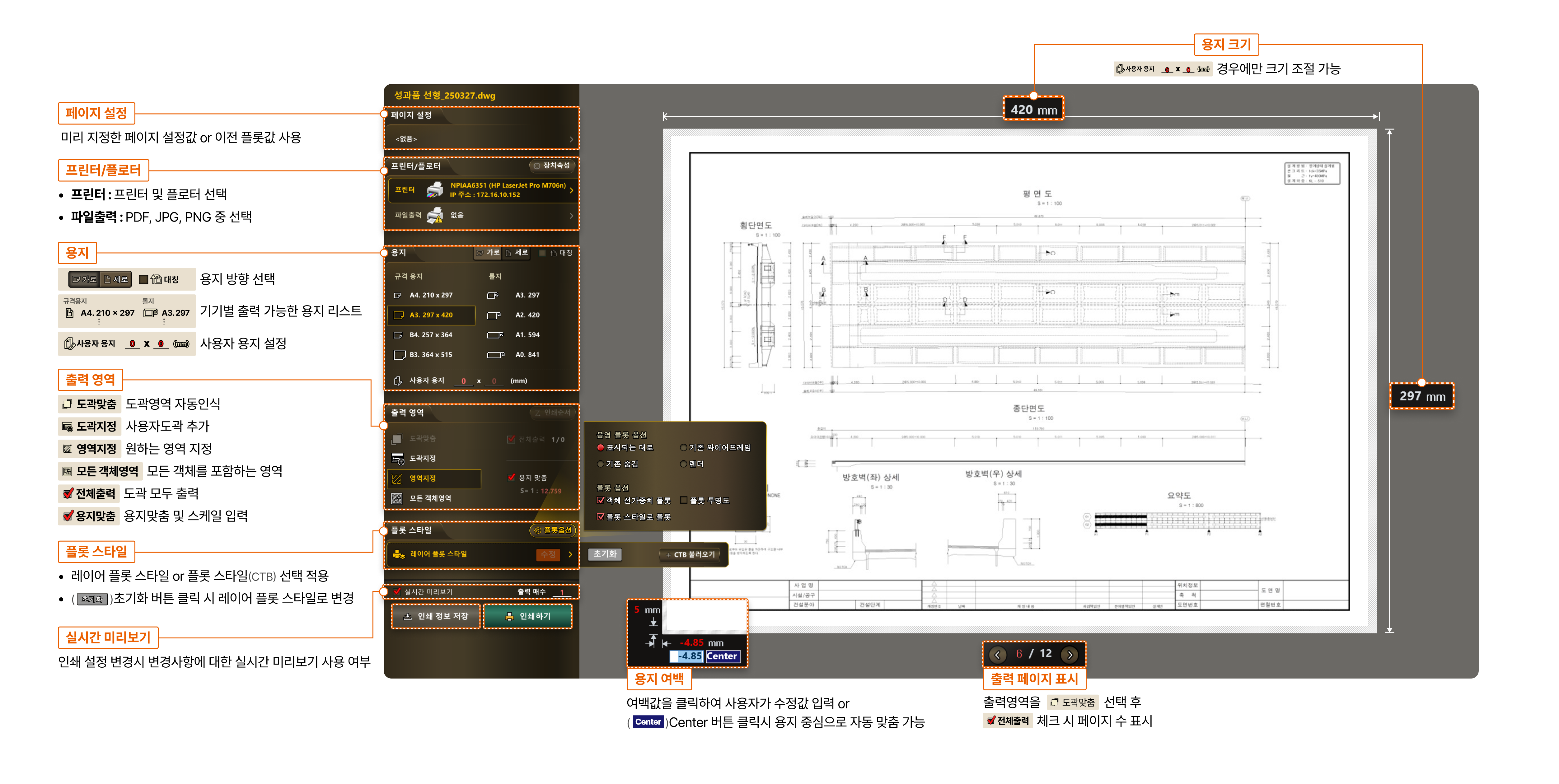

- 페이지 설정
- 미리 지정한 페이지 설정값 or 이전 플롯값 사용
- 프린터/플로터
- 프린터 : 프린터 및 플로터 선택
- 파일출력 : PDF, JPG, PNG 중 선택
- 용지
- 용지 방향 선택
- 기기별 출력 가능한 용지 리스트
- 사용자 용지 설정
- 출력 영역
- 도곽맞춤 : 도곽영역 자동인식
- 도곽지정 : 사용자도곽 추가
- 영역지정 : 원하는 영역 지정
- 모든 객체영역 : 모든 객체를 포함하는 영역
- 전체출력 : 도곽 모두 출력
- 용지맞춤 : 용지맞춤 및 스케일 입력
- 플롯 스타일
- 레이어 플롯 스타일 or 플롯 스타일(CTB) 선택 적용
- 초기화 버튼 클릭 시 레이어 플롯 스타일로 변경
- 실시간 미리보기
- 인쇄 설정 변경시 변경사항에 대한 실시간 미리보기 사용 여부
- 용지 여백
- 여백값을 클릭하여 사용자가 수정값 입력 or Center 버튼 클릭시 용지 중심으로 자동 맞춤 가능부
- 출력 페이지 표시
- 출력영역을 도곽맞춤 선택 후 전체출력 체크 시 페이지 수 표시
- 용지 크기
- 사용자 용지 0 x 0(mm) 경우에만 크기 조절 가능
