각각의 레이어를 생성하여 색상, 선 종류, 선 가중치, 투명도, 출력 등을 레이어별로 관리
How to use
- 방식 1
- 명령어 입력창 > Command : LAYER
- 방식 2
-
명령어
전체보기 > 레이어 >
레이어 관리 > layer
- 방식 3
- 상단 바 > 선 스타일 > 선스타일 상세

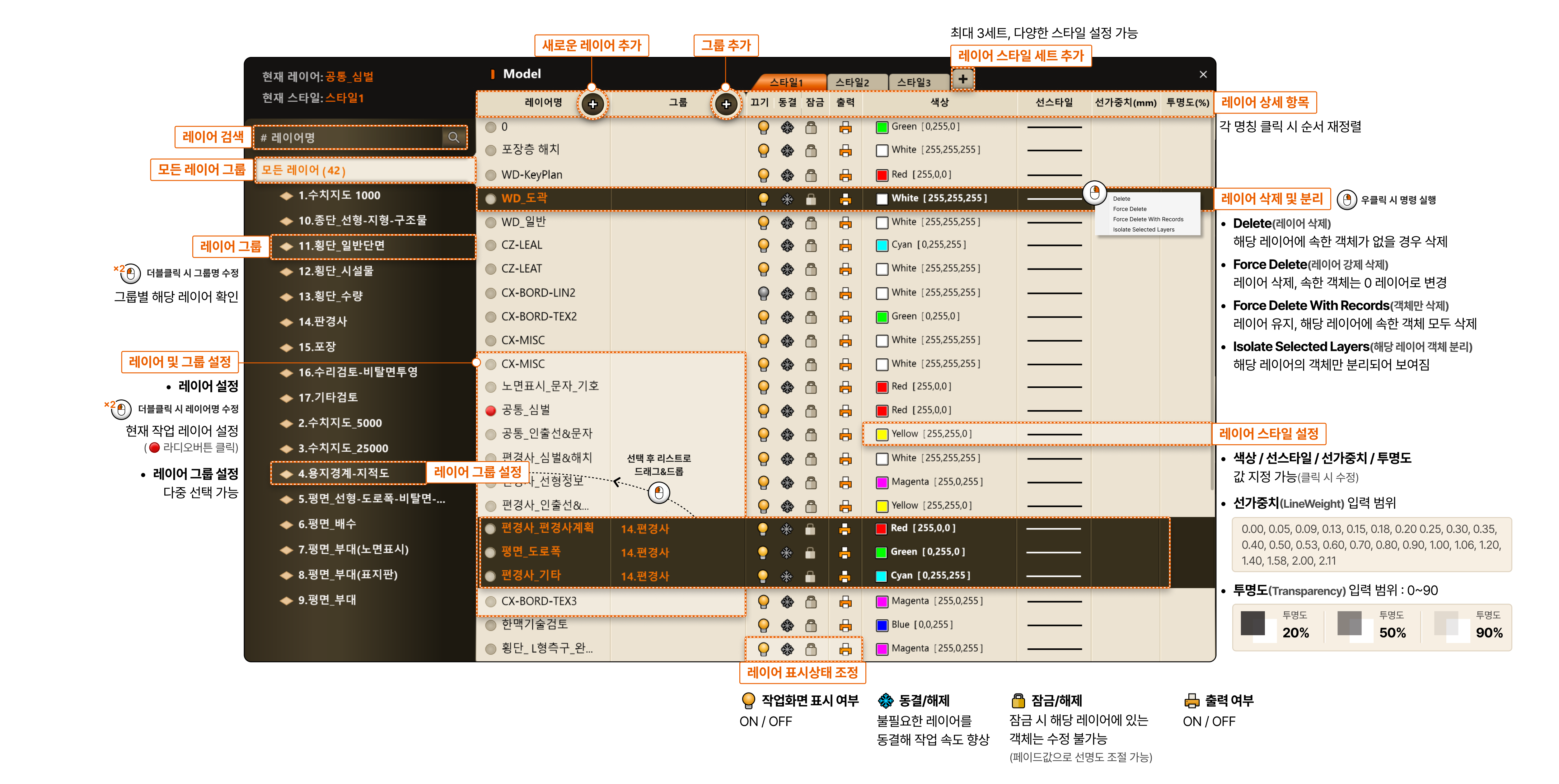

- 레이어 검색
- 모든 레이어 그룹
- 레이어 그룹
- 레이어 설정 : 더블클릭 시 레이어명 수정, 현재 작업 레이어 설정 (라디오버튼 클릭)
- 레이어 그룹 설정 : 다중 선택 가능
- 레이어 그룹 설정
- 새로운 레이어 추가
- 그룹 추가
- 레이어 스타일 세트 추가
- 최대 3세트, 다양한 스타일 설정 가능
- 레이어 상세 항목
- 각 명칭 클릭 시 순서 재정렬
- 레이어 삭제 및 분리
- 우클릭 시 명령 실행
- Delete(레이어 삭제) : 해당 레이어에 속한 객체가 없을 경우 삭제
- Force Delete(레이어 강제 삭제) : 레이어 삭제, 속한 객체는 0 레이어로 변경
- Force Delete With Records(객체만 삭제) : 레이어 유지, 해당 레이어에 속한 객체 모두 삭제
- Isolate Selected Layers(해당 레이어 객체 분리) : 해당 레이어의 객체만 분리되어 보여짐
- 레이어 스타일 설정
- 색상 / 선스타일 / 선가중치 / 투명도 : 값 지정 가능(클릭 시 수정)
- 선가중치(LineWeight) 입력 범위 : 0.00, 0.05, 0.09, 0.13, 0.15, 0.18, 0.20 0.25, 0.30, 0.35, 0.40, 0.50, 0.53, 0.60, 0.70, 0.80, 0.90, 1.00, 1.06, 1.20, 1.40, 1.58, 2.00, 2.11
- 투명도(Transparency) 입력 범위 : 0~90 / 투명도 20% / 투명도 50% / 투명도 90%
- 레이어 표시상태 조정
- 작업화면 표시 여부 : ON / OFF
- 동결/해제 : 불필요한 레이어를 동결해 작업 속도 향상
- 잠금/해제 : 잠금 시 해당 레이어에 있는 객체는 수정 불가능(페이드값으로 선명도 조절 가능)
- 출력 여부 : ON / OFF
