토목/도로분야의 도면 작업시 자주 사용되는 특화 명령어
How to use
- 방식 1

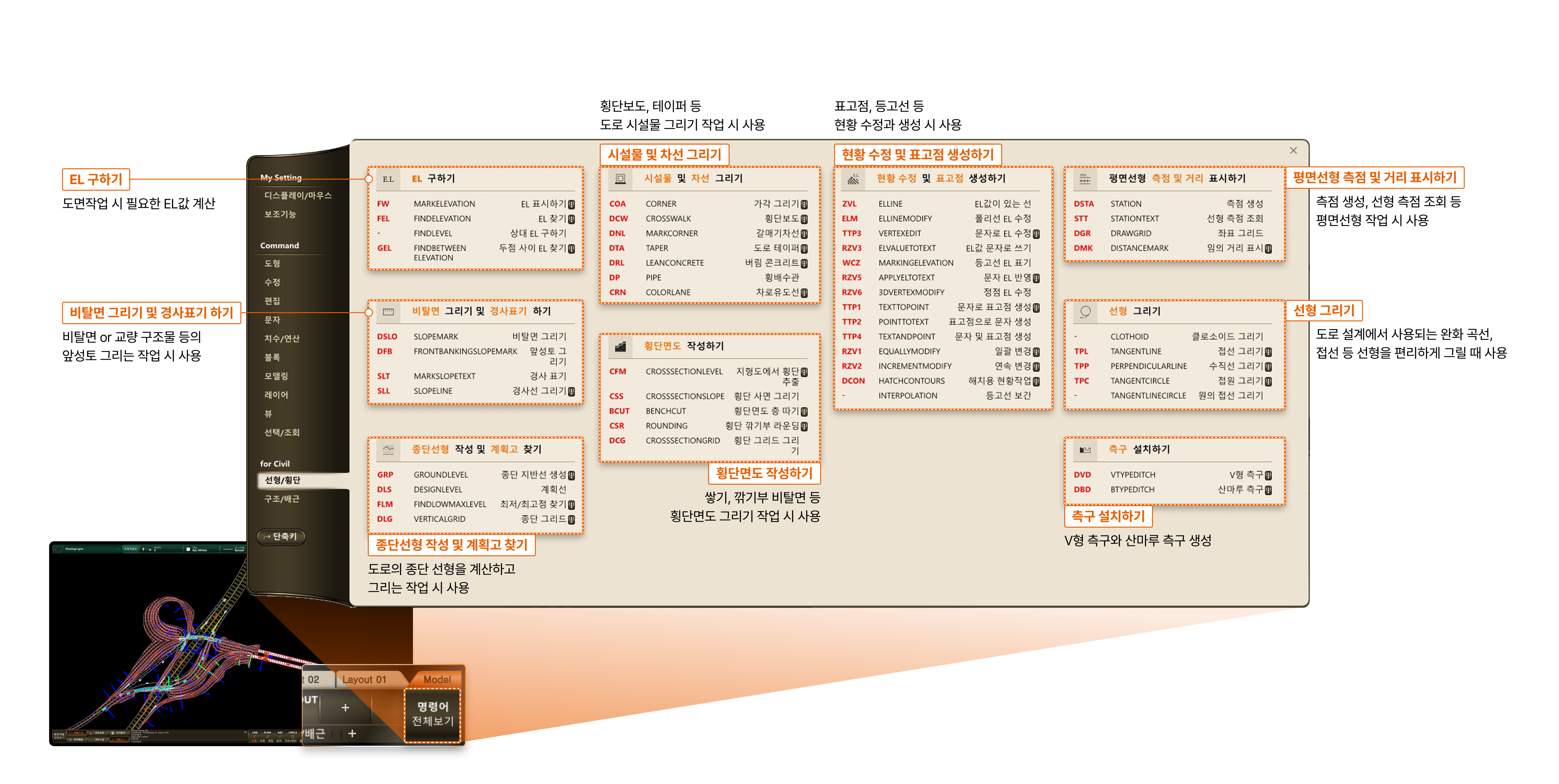

- 명령어 아이콘바 > 명령어 전체보기 > 선형/횡단
- EL 구하기
- 도면작업 시 필요한 EL값 계산
- 비탈면 그리기 및 경사표기 하기
- 비탈면 or 교량 구조물 등의 앞성토 그리는 작업 시 사용
- 시설물 및 차선 그리기
- 횡단보도, 테이퍼 등 도로 시설물 그리기 작업 시 사용
- 시설물 및 차선 그리기
- 횡단보도, 테이퍼 등 도로 시설물 그리기 작업 시 사용
- 현황 수정 및 표고점 생성하기
- 표고점, 등고선 등 현황 수정과 생성 시 사용
- 평면선형 측점 및 거리 표시하기
- 측점 생성, 선형 측점 조회 등 평면선형 작업 시 사용
- 비탈면 그리기 및 경사표기 하기
- 비탈면 or 교량 구조물 등의 앞성토 그리는 작업 시 사용
- 횡단면도 작성하기
- 쌓기, 깎기부 비탈면 등 횡단면도 그리기 작업 시 사용
- 선형 그리기
- 도로 설계에서 사용되는 완화 곡선, 접선 등 선형을 편리하게 그릴 때 사용
- 종단선형 작성 및 계획고 찾기
- 도로의 종단 선형을 계산하고 그리는 작업 시 사용
- 측구 설치하기
- V형 측구와 산마루 측구 생성
