현재 작업파일에 다른 파일을 연결하여 외부참조를 생성하고 관리
How to use
- 방식 1
- 명령어 입력창 > Command : BLOCK
- 방식 2
-
명령어
전체보기 > 블록 >
블록 만들기 > 블록 통합 관리창

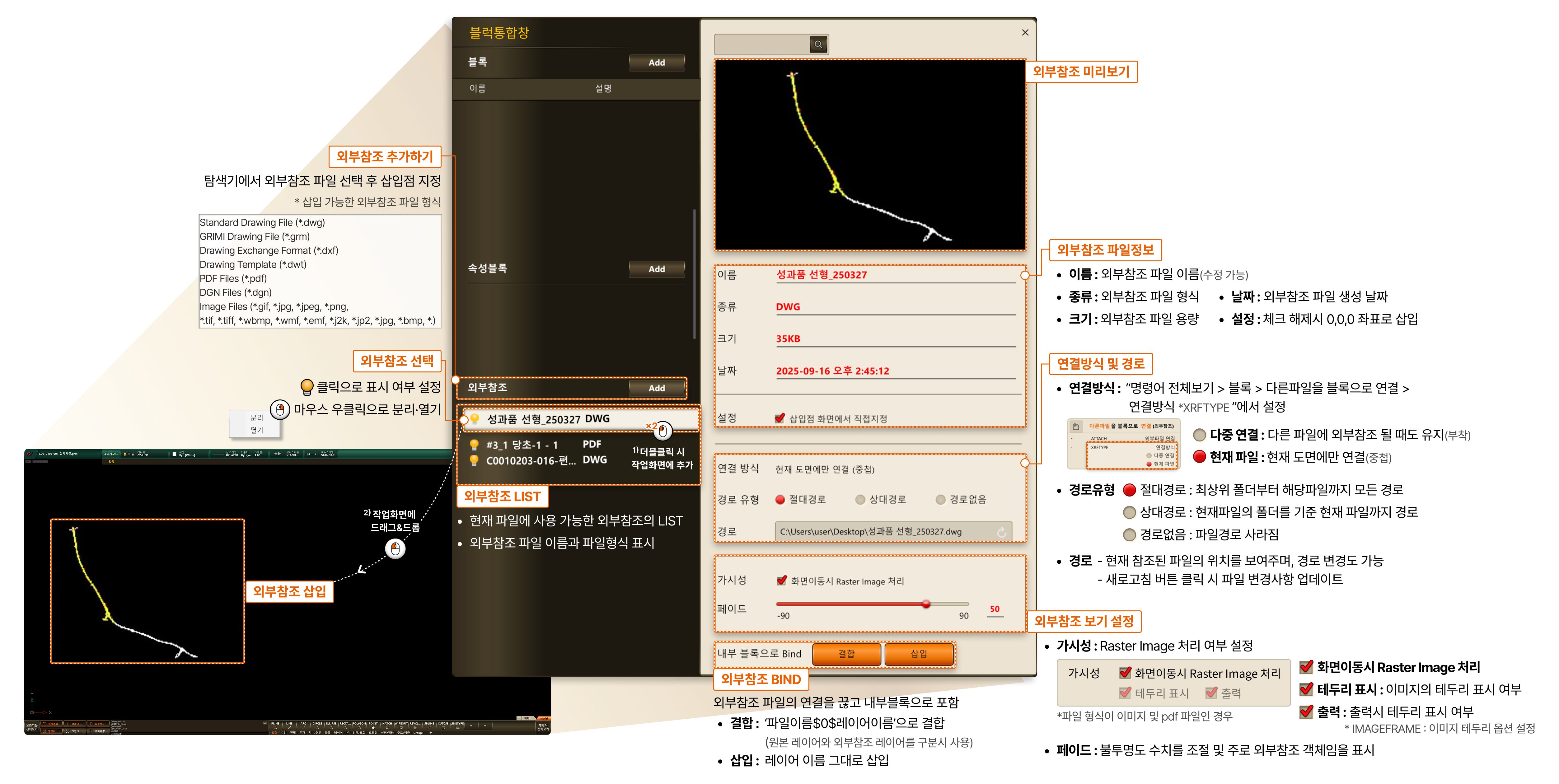

- 외부참조 추가하기
- 탐색기에서 외부참조 파일 선택 후 삽입점 지정 * 삽입 가능한 외부참조 파일 형식 Standard Drawing File (*.dwg) GRIMI Drawing File (*.grm) Drawing Exchange Format (*.dxf) Drawing Template (*.dwt) PDF Files (*.pdf) DGN Files (*.dgn) Image Files (*.gif, *.jpg, *.jpeg, *.png, *.tif, *.tiff, *.wbmp, *.wmf, *.emf, *.j2k, *.jp2, *.jpg, *.bmp, *.)
- 외부참조 선택
- 클릭으로 표시 여부 설정
- 마우스 우클릭으로 분리·열기
- 외부참조 삽입
- 1) 더블클릭 시 작업화면에 추가
- 2) 작업화면에 드래그&드롭
- 외부참조 LIST
- 현재 파일에 사용 가능한 외부참조의 LIST
- 외부참조 파일 이름과 파일형식 표시
- 외부참조 미리보기
- 외부참조 파일정보
- 이름 : 외부참조 파일 이름(수정 가능)
- 종류 : 외부참조 파일 형식
- 크기 : 외부참조 파일 용량
- 날짜 : 외부참조 파일 생성 날짜
- 설정 : 체크 해제시 0,0,0 좌표로 삽입
- 연결방식 및 경로
- 연결방식 : “명령어 전체보기 > 블록 > 다른파일을 블록으로 연결 > 연결방식 *XRFTYPE ”에서 설정
- 다중 연결 : 다른 파일에 외부참조 될 때도 유지(부착)
- 현재 파일 : 현재 도면에만 연결(중첩)
- 경로유형 - 절대경로 : 최상위 폴더부터 해당파일까지 모든 경로 - 상대경로 : 현재파일의 폴더를 기준 현재 파일까지 경로 - 경로없음 : 파일경로 사라짐
- 경로 - 현재 참조된 파일의 위치를 보여주며, 경로 변경도 가능 - 새로고침 버튼 클릭 시 파일 변경사항 업데이트
- 외부참조 보기 설정
- 가시성 : Raster Image 처리 여부 설정
- 화면이동시 Raster Image 처리
- 테두리 표시 : 이미지의 테두리 표시 여부 *파일 형식이 이미지 및 pdf 파일인 경우
- 출력 : 출력시 테두리 표시 여부 * IMAGEFRAME : 이미지 테두리 옵션 설정
- 페이드 : 불투명도 수치를 조절 및 주로 외부참조 객체임을 표시
