DIMDIAMETER

• 선택한 원 또는 호의 지름을 측정하여 치수 문자로 표시합니다.

1. 지름 치수 입력 방법 시연 영상

1) DIMDIAMETER 명령을 실행합니다.

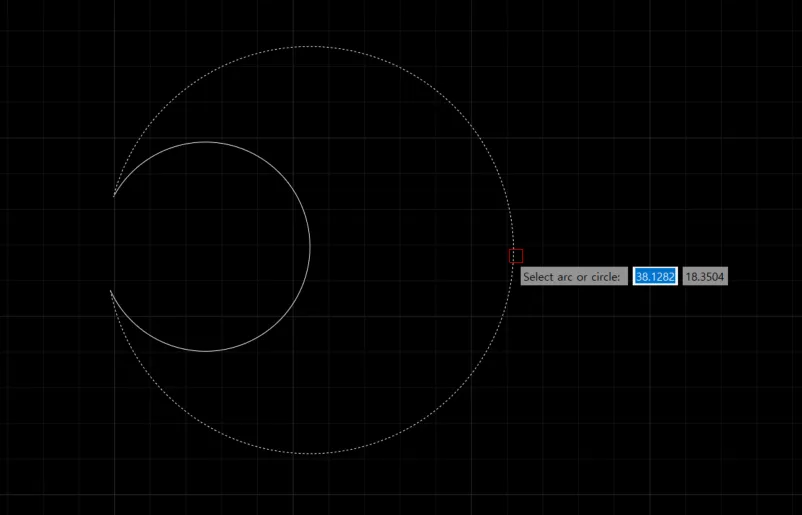

2) 도면에 지름을 측정할 원 또는 호를 선택합니다.

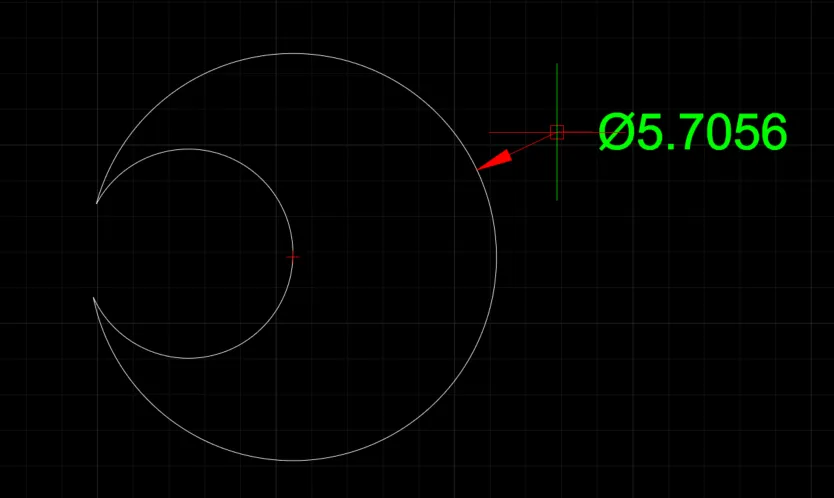

3) 치수 문자를 원하는 위치에 삽입합니다.

2. 지름 치수 문자의 각도 변경 시연 영상

1) DIMDIAMETER 명령을 실행하고, 도면에 지름을 측정할 원 또는 호를 선택합니다.

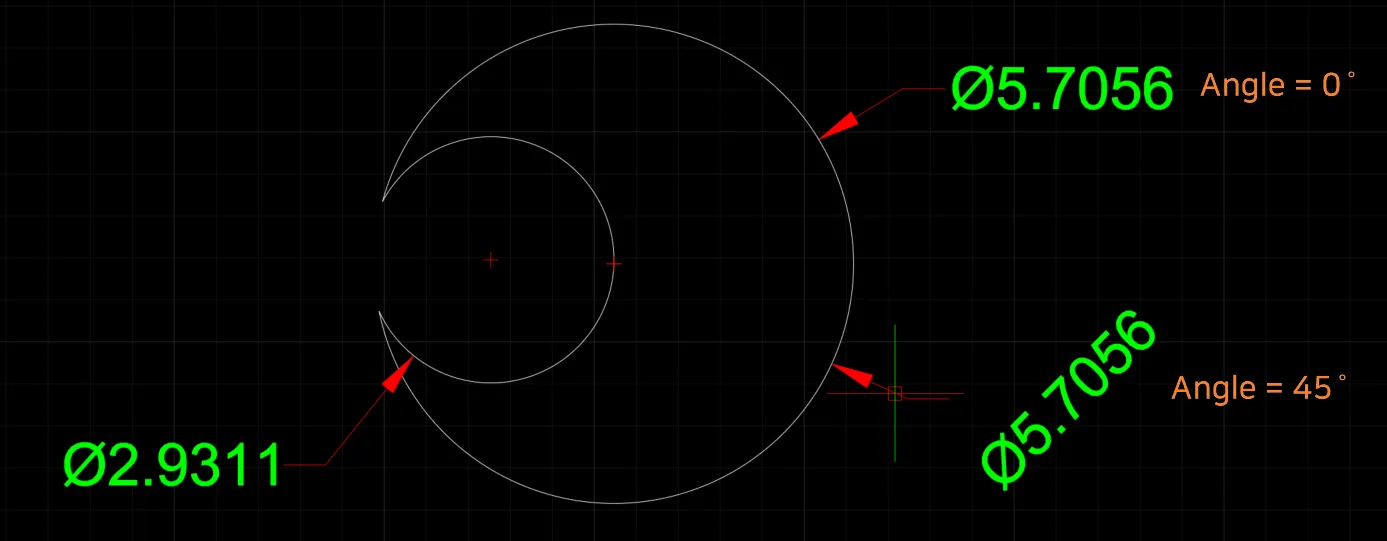

2) Angle 옵션을 클릭 후 각도을 입력하면, 입력한 각도로 치수 문자가 기입 됩니다. (기본값은 0도)

3. 지름 치수 문자를 여러줄 문자로 입력하는 방법 시연 영상

1) DIMDIAMETER 명령을 실행하고, 도면에 지름을 측정할 원 또는 호를 선택합니다.

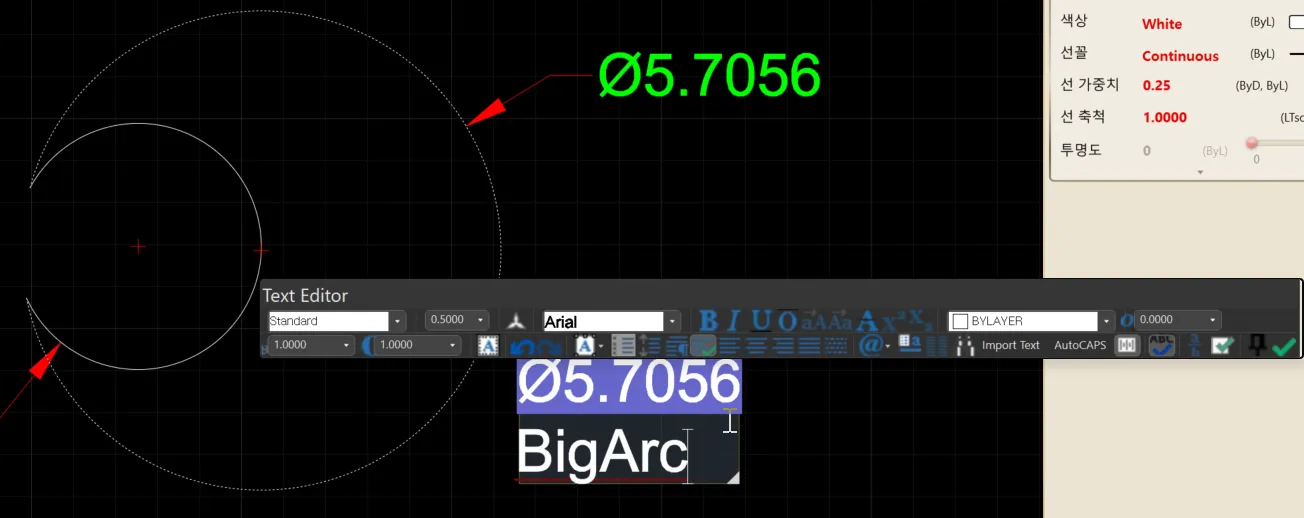

2) Mtext 옵션을 클릭하여 Text Editor 툴바가 나타나고 치수문자가 편집 상태가 되면, 여러줄로 문자를 입력합니다.

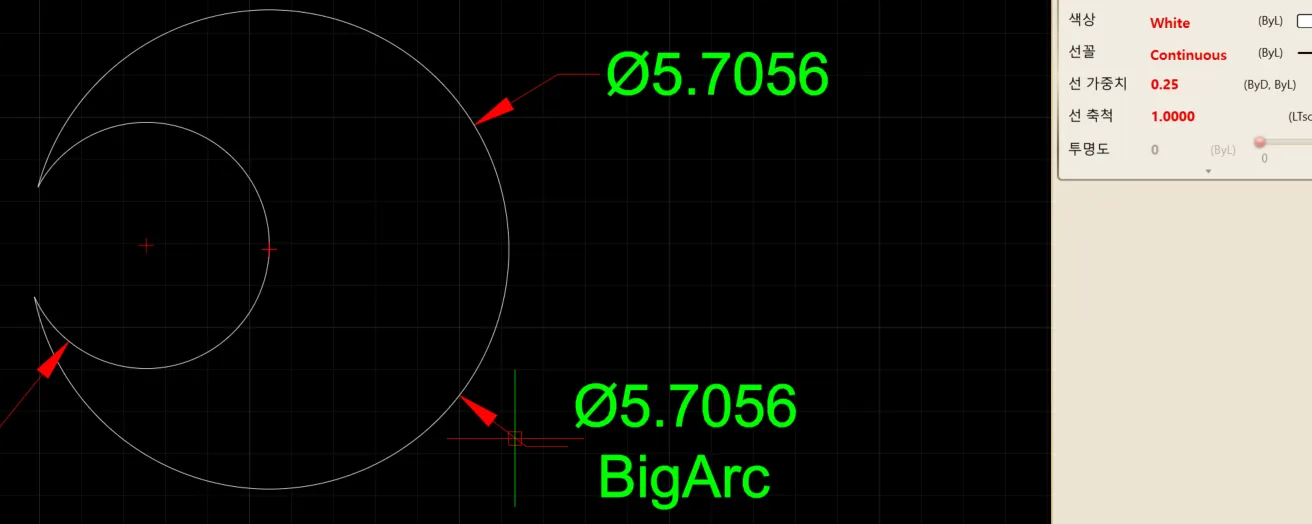

3) Text Editor 툴바의 Done버튼(V)을 클릭하거나, 도면의 여백 부분을 클릭하여 편집을 종료합니다.

4. 지름 치수 문자를 변경하는 방법 시연 영상

1) DIMDIAMETER 명령을 실행하고, 도면에 지름을 측정할 원 또는 호를 선택합니다.

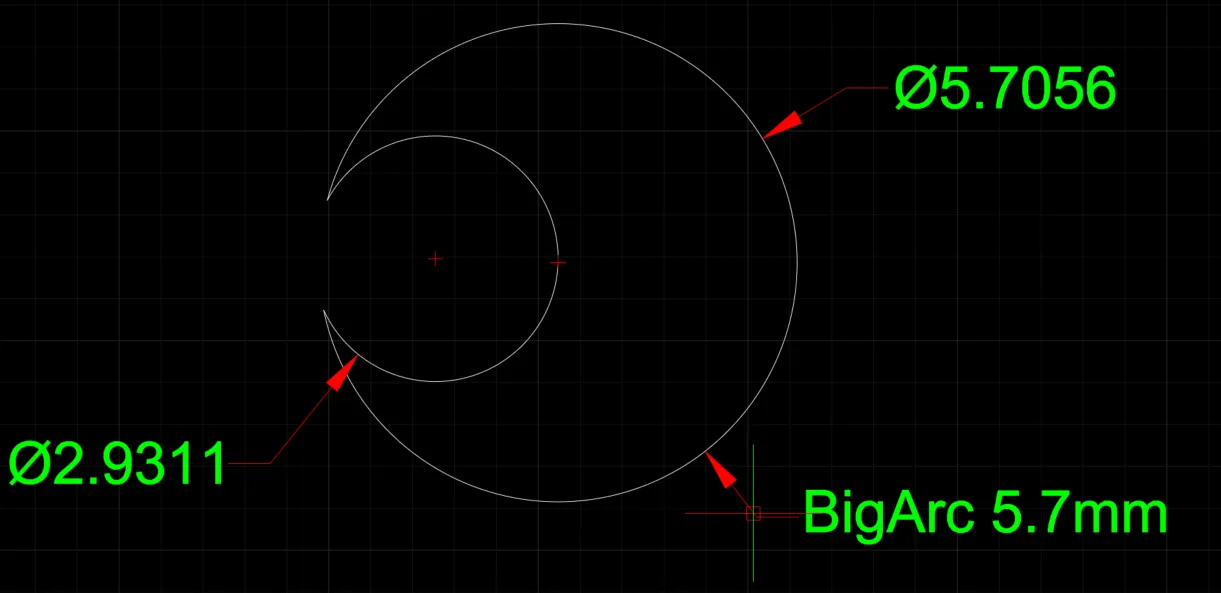

2) Text 옵션을 클릭하고, 변경할 문자열을 입력합니다.

3) ENTER를 누르고, 도면에서 지름 치수를 원하는 위치에 기입합니다.
