LINETYPE

• 선 스타일 관리자 화면을 로드합니다.

• 선 스타일 관리자 화면에서는 새로운 선을 생성하거나, 기존의 선을 편집 또는 삭제할 수 있습니다.

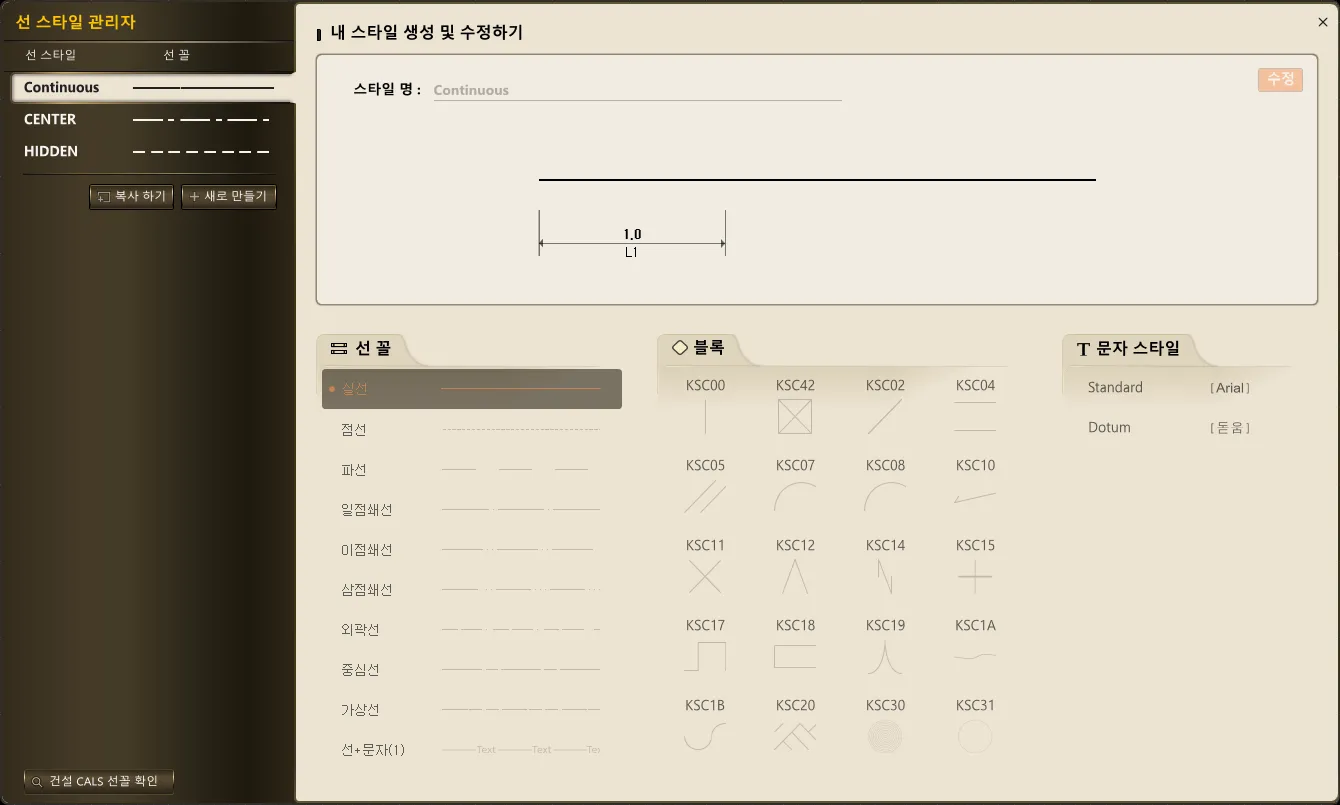

• 선스타일 관리자는 좌측에 선 스타일 목록과 우측에 선 스타일 편집화면으로 구성되어 있습니다.

• 선스타일 관리자는 다양한 선꼴을 아래와 같은 기본 제공합니다.

  • 기본 DASH 형태의 스타일
  • 선 + 문자 형태의 스타일
  • 선 + 블록 형태의 스타일
  • 선 + 문자 + 블록 형태의 스타일

1. 새로운 선 스타일을 생성하는 방법 시연 영상

1) 좌측의 선 스타일 목록의 아래에 “새로 만들기” 를 클릭합니다.
2) 스타일 이름 및 스타일 상세 내용을 편집 후, 우측 상단의 “적용” 버튼을 클릭하면 새로운 선 스타일이 생성됩니다. “취소” 를 클릭하면, 진행중이던 생성 작업은 취소됩니다.

2. 선 스타일을 삭제하는 방법 시연 영상

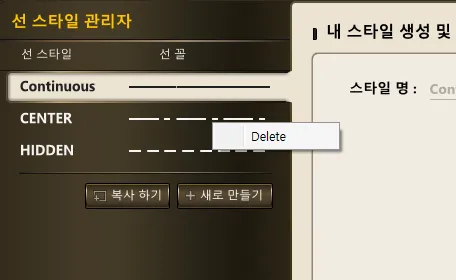

1) 삭제를 원하는 선을 마우스 오른쪽 버튼을 클릭하면, 삭제 메뉴가 생성되며 삭제를 누를 시 해당 선은 삭제됩니다. (단, 삭제가 불가능한 선은 삭제되지 않습니다.)

3. 선 스타일을 편집하는 방법 시연 영상

1) 편집을 원하는 스타일을 좌측 목록에서 선택 후, 오른쪽 상세 화면 우측 상단의 “수정” 버튼을 클릭합니다.
2) 편집 후, “적용” 버튼을 클릭하면 도면에 적용됩니다. “취소” 버튼을 클릭 시, 변경내용은 저장되지 않습니다.

4. 기존 선 스타일을 복사하는 방법 시연 영상

1) 좌측의 선 스타일 목록에서 복사하고자 하는 선 스타일 원본을 선택 후, 목록 아래 “복사하기” 버튼을 클릭합니다.

5. CALS 선꼴 추가하기 시연 영상

1) 좌측의 선스타일 하단, “건설 CALS 선꼴 확인” 을 클릭합니다.
2) 원하는 선꼴을 마우스 더블 클릭 시, 선 스타일에 해당 선 스타일이 추가됩니다.

6. 외부 선꼴 추가하기 시연 영상

1) 좌측의 선스타일 하단, “건설 CALS 선꼴 확인”을 클릭합니다.
2) 상단에 카테고리 최우측에 버튼을 클릭합니다.
3) 선 스타일 파일을 로드 후, 해당 선 스타일을 더블 클릭 하면 선 스타일을 추가할 수 있습니다.
