WBLOCK

• 도면에서 선택한 객체나 블록을 새로운 DWG 파일로 저장(내보내기) 하는 기능입니다.

1. 블록 또는 객체 일부를 외부 파일로 저장하기 시연 영상

1) 명령창에 “WBLOCK” 명령어를 입력한다.

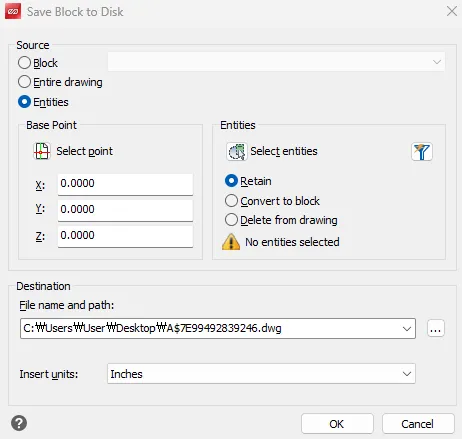

2) Write Block 대화상자에서 원하는 옵션을 설정합니다.

3) 설정 완료 후 OK 버튼을 클릭한다.
4) 선택한 내용이 새로운 DWG 파일로 저장된다.

2. 주요 기능

1) Source (저장 대상 선택)

• Block : 도면 내 정의된 블록을 선택하여 DWG 파일로 저장
• Entire drawing : 현재 열려 있는 도면 전체를 하나의 DWG 파일로 저장
• Entities : 개별 객체를 선택하여 DWG 파일로 저장

2) Base Point (기준점)

• Select point : 삽입 시 기준이 될 점을 마우스로 지정
• X, Y, Z : 좌표값으로 직접 기준점 입력

3) Entities (객체 처리 방식)

• Select entities : 저장할 객체 선택
• Retain : 원본 객체를 도면에 그대로 유지
• Convert to block : 선택한 객체를 도면 안에서 블록으로 변환 후 저장
• Delete from drawing : 선택한 객체를 도면에서 삭제하고, 외부 파일로만 저장

4) Destination (저장 위치)

• File name and path : 새로 생성될 DWG 파일의 저장 경로와 파일명 지정
• Insert units : 이후 다른 도면에 삽입 시 적용될 단위
