DIMJOGGED

• 선택한 원 또는 호의 반지름을 측정하여 꺽어진 치수로 표시합니다.

1. 꺽은선 반지름 치수 입력 시연 영상

1) DIMJOGGED 명령을 실행합니다.

2) 도면에 반지름을 측정할 원 또는 호를 선택합니다.

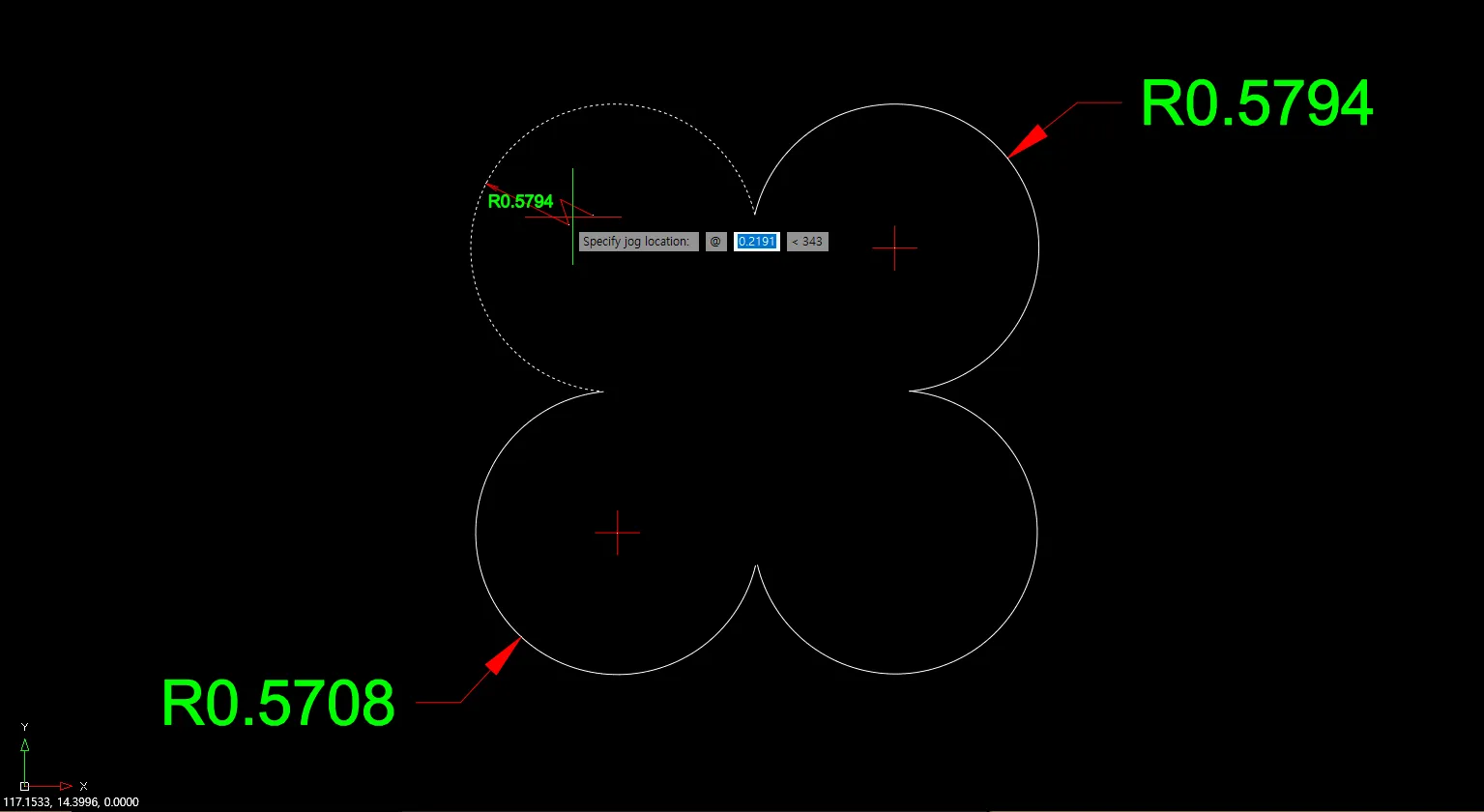

3) 꺽어진 반지름 치수를 작성할 새 중심점을 지정합니다.

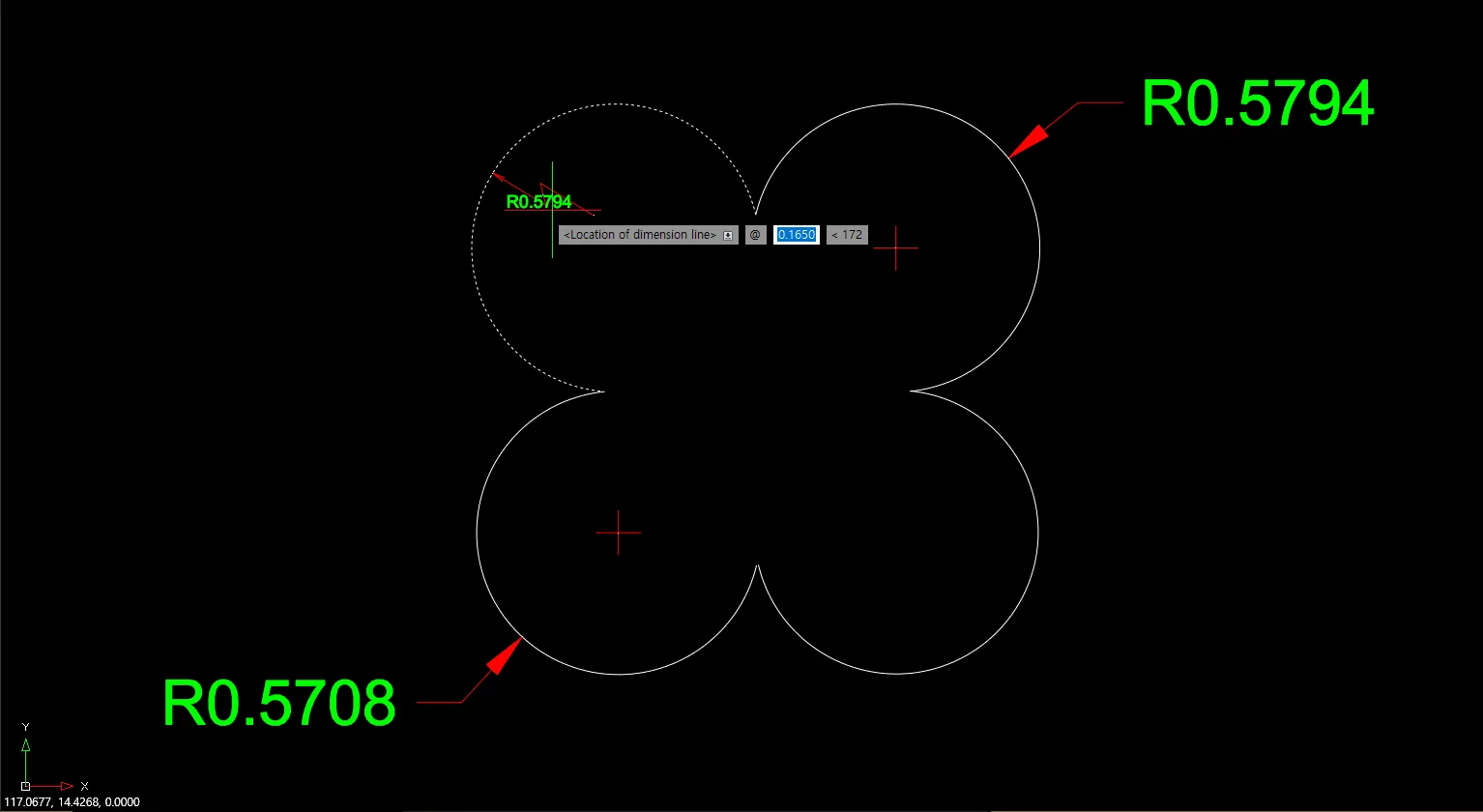

4) 마우스를 움직여 원하는 치수 문자 위치에서 마우스를 클릭합니다.
5) 마우스를 움직여 원하는 치수선의 각도에서 마우스를 클릭합니다.

2. 꺽은선 반지름 치수 문자의 각도 변경 시연 영상

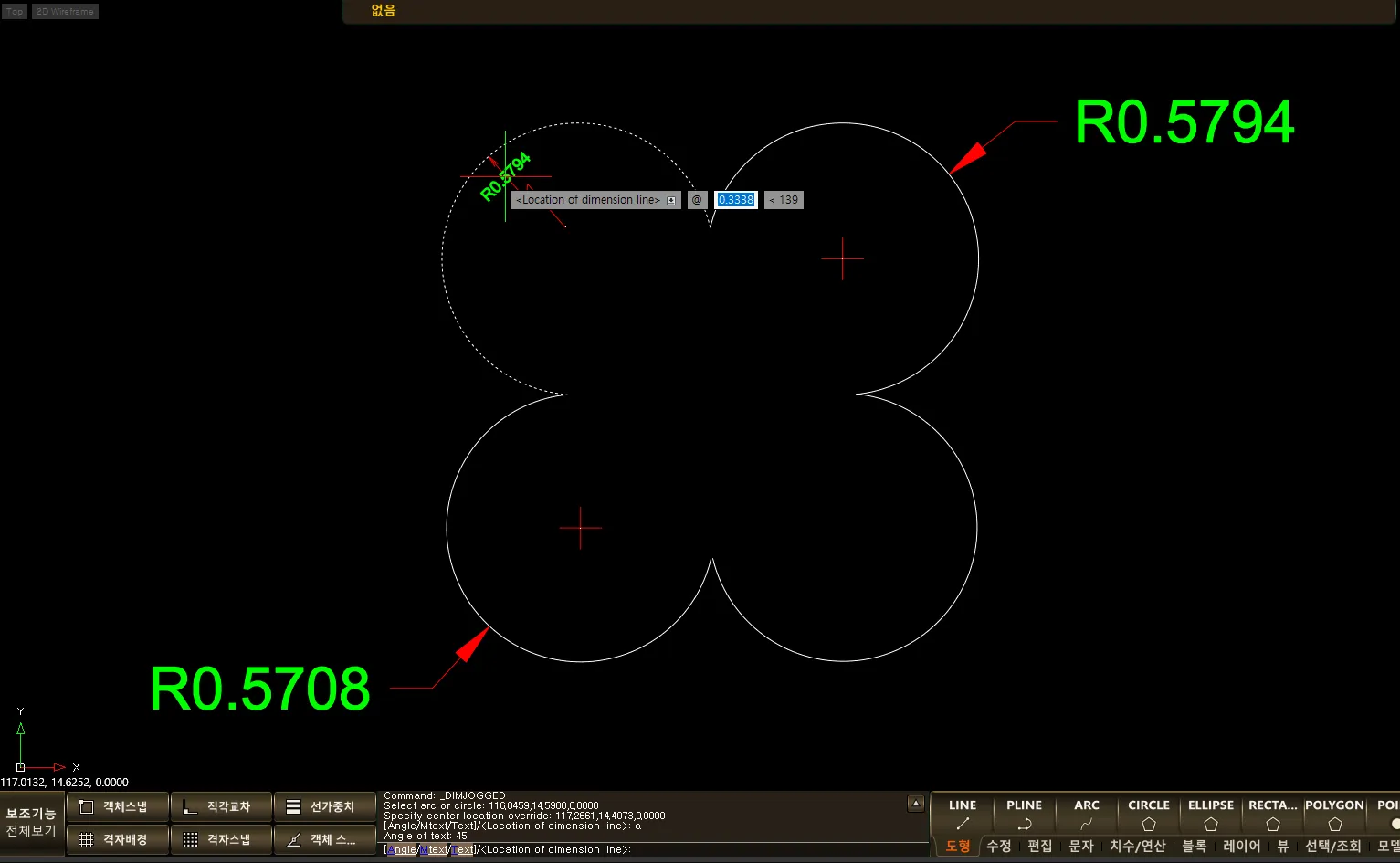

1) DIMJOGGED 명령을 실행하고, 도면에 반지름을 측정할 원 또는 호를 선택합니다.

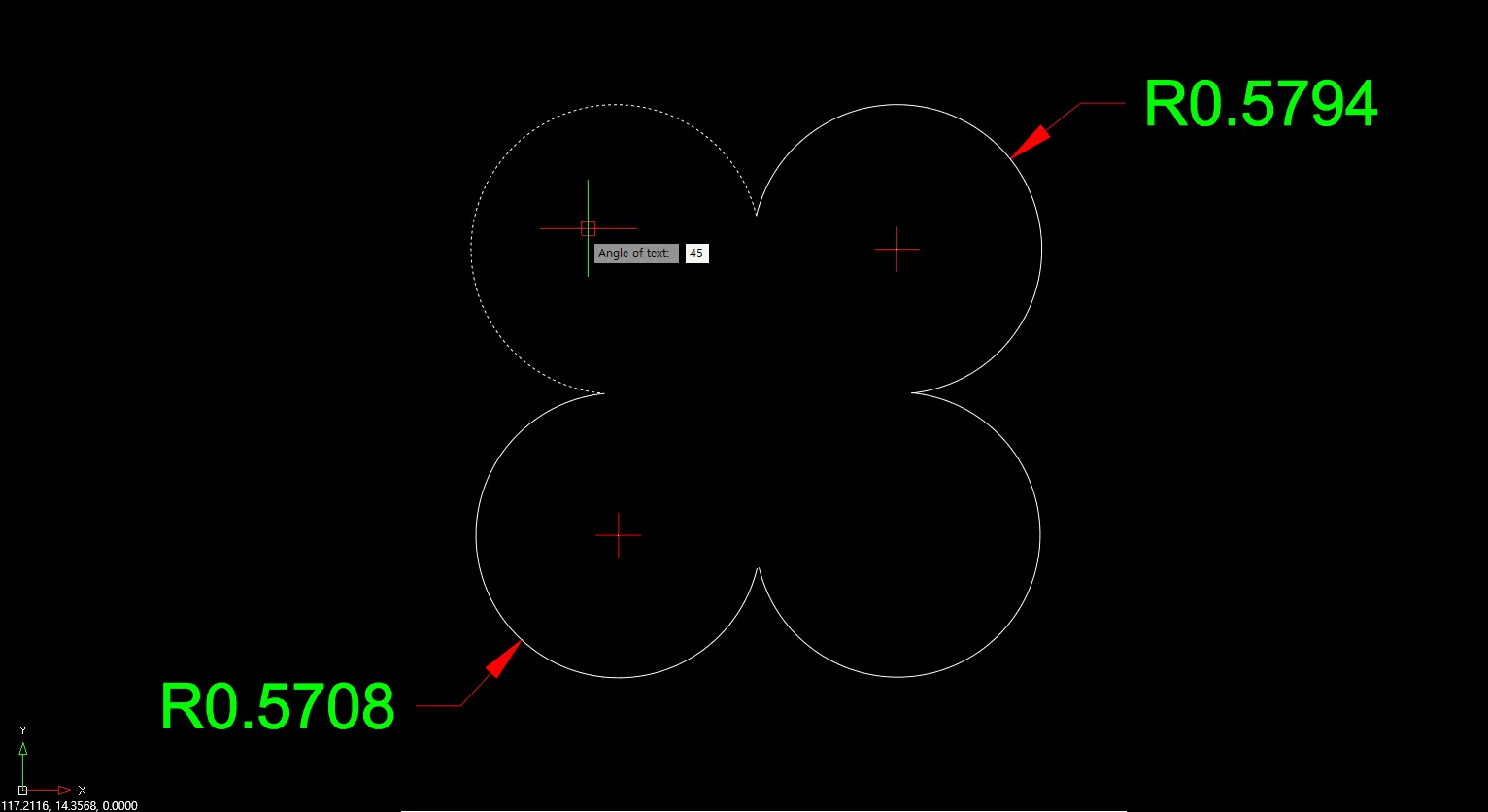

2) Angle 옵션을 클릭 후 각도을 입력하면, 입력한 각도로 치수 문자가 기입 됩니다. (기본값은 0도)

3. 꺽은선 반지름 치수를 여러줄 문자로 입력하는 방법 시연 영상

1) DIMJOGGED 명령을 실행하고, 도면에 반지름을 측정할 원 또는 호를 선택합니다.

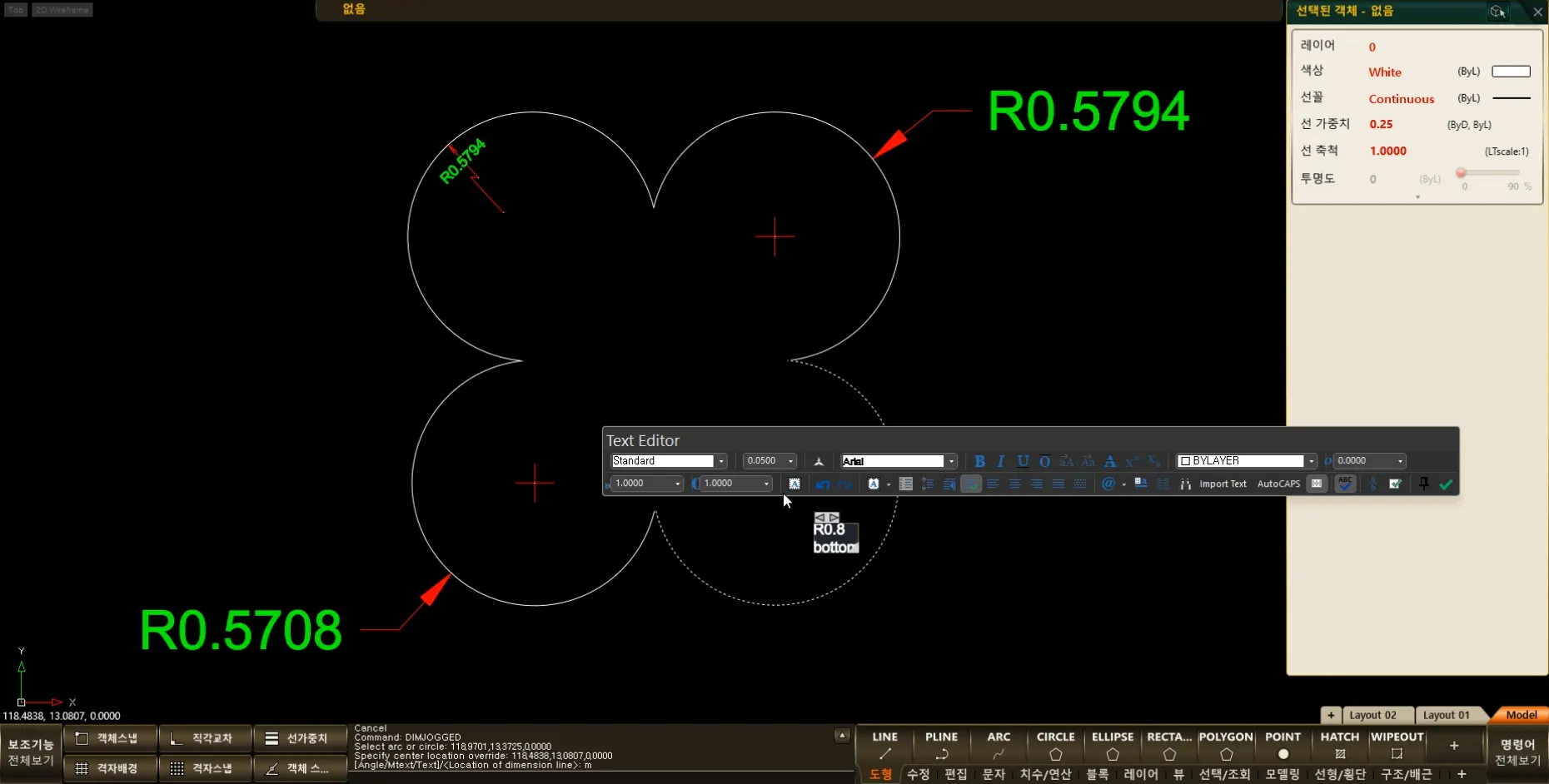

2) Mtext 옵션을 클릭하여 Text Editor 툴바가 나타나고 치수 문자가 편집 상태가 되면, 여러줄로 문자를 입력합니다.

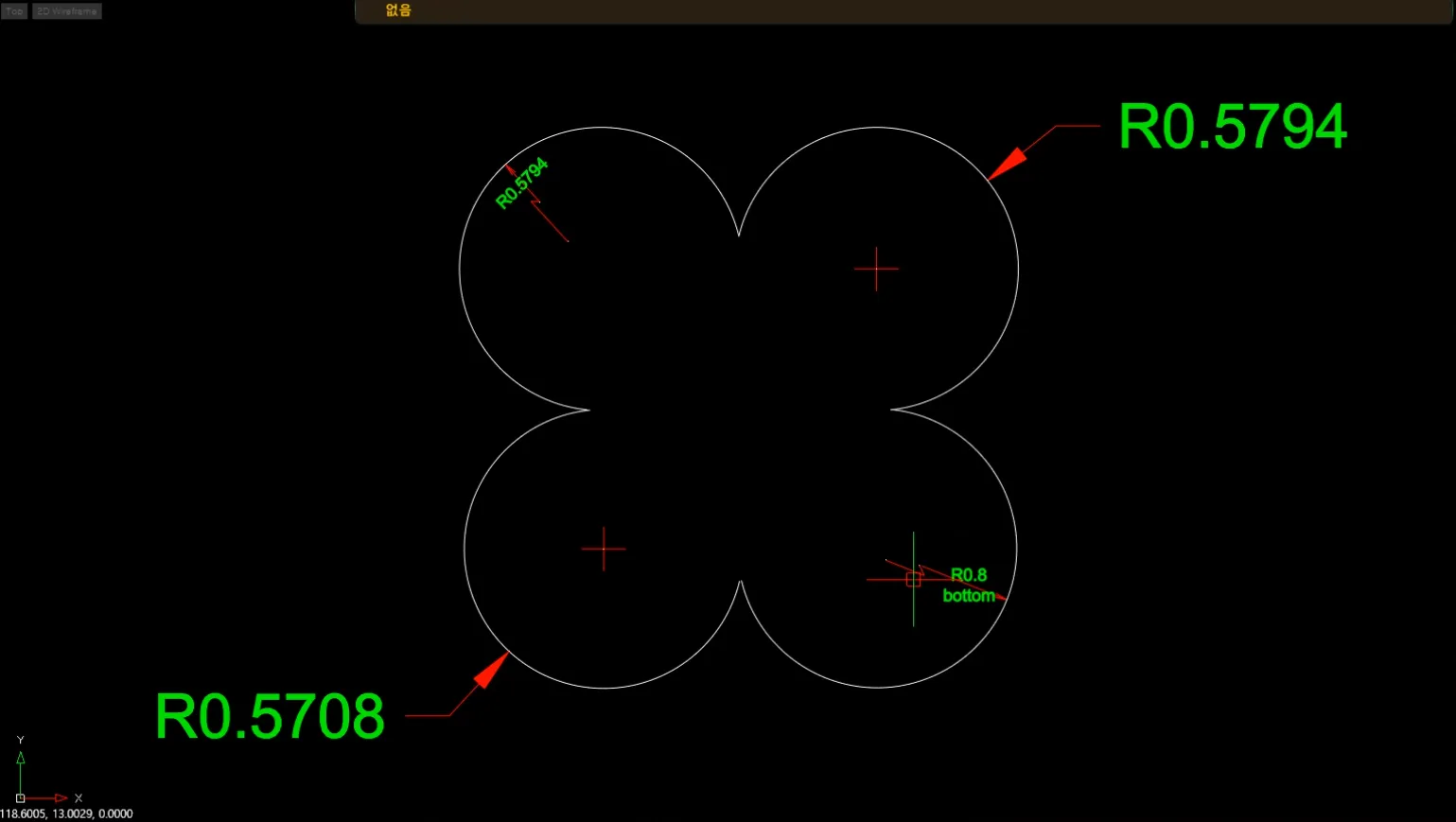

3) Text Editor 툴바의 Done버튼(V)을 클릭하거나, 도면의 여백 부분을 클릭하여 편집을 종료합니다.

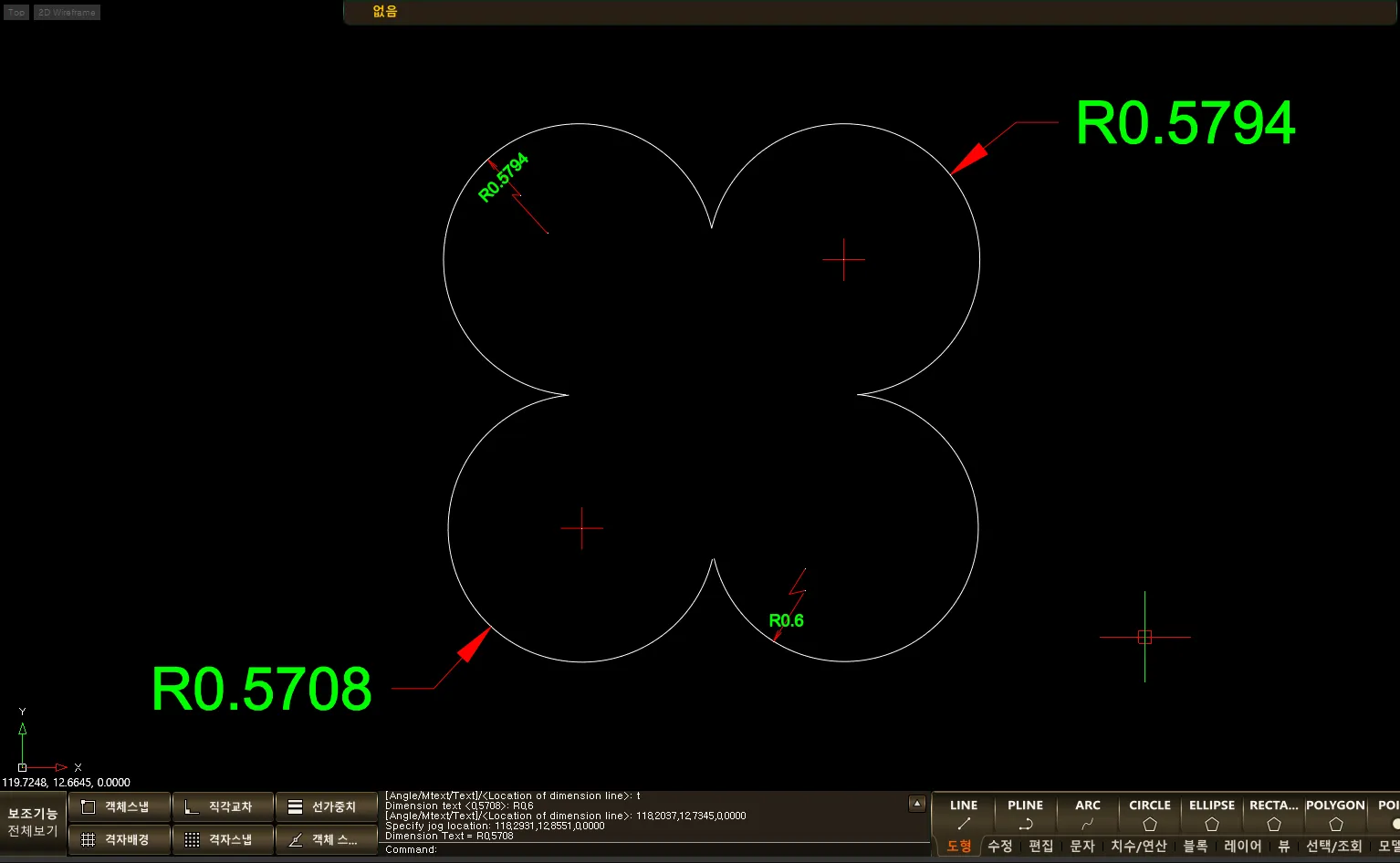

4. 지름 치수 문자를 변경하는 방법 시연 영상

1) DIMJOGGED 명령을 실행하고, 도면에 반지름을 측정할 원 또는 호를 선택합니다.
2) Text 옵션을 클릭하고, 변경할 문자열을 입력합니다.

3) ENTER를 누르고, 도면에서 지름 치수를 원하는 위치에 기입합니다.
