WIPEOUT

• 객체를 가리는 영역인 가리기 박스를 생성합니다.
• 객체를 가릴 영역을 직접 지정하거나 닫힌 형태의 폴리선 내부 영역을 객체를 가리는 영역으로 설정할 수 있습니다.
• 가리기 박스는는 객체의 순서가 자신보다 아래에 있는 객체를 가립니다.

• WIPEOUT 그리기 옵션 키워드

• Frames: ON: 가리기 박스의 외곽선 표출/ OFF: 가리기 박스의 외곽선 미표출

• Polyline: 닫힌 폴리선 내부에 가리기 박스를 생성합니다.

• WIPEOUT 선 그리기 옵션 키워드

• Angle: 입력한 각도를 가진 가리기 박스의 선을 그립니다.
• Length: 입력한 길이를 가진 가리기 박스의 선을 그립니다.
• Follow: 직전에 그린 가리기 박스 선의 각도와 동일한 선을 그립니다.
• Close: 가리기 박스를 닫고 명령어를 종료합니다.
• Undo: 직전에 그린 가리기 박스 선 작업을 취소합니다.

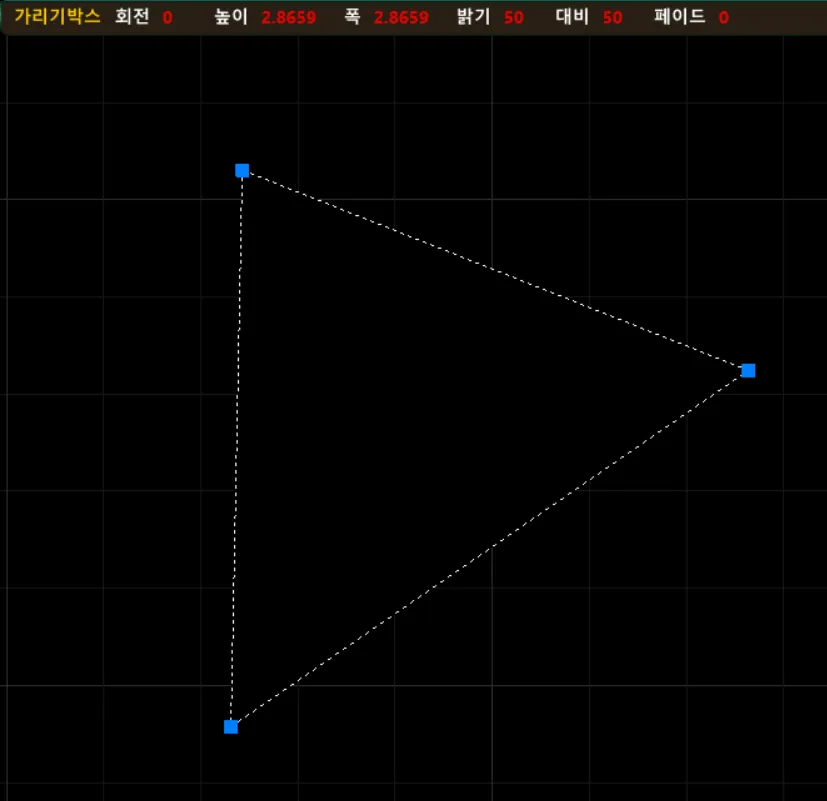

1. 객체를 가리는 영역을 그리는 방법 시연 영상

1) “WIPEOUT” 명령어를 실행합니다.
2) 가리고자하는 영역을 화면 상에 마우스로 클릭해서 지정합니다.

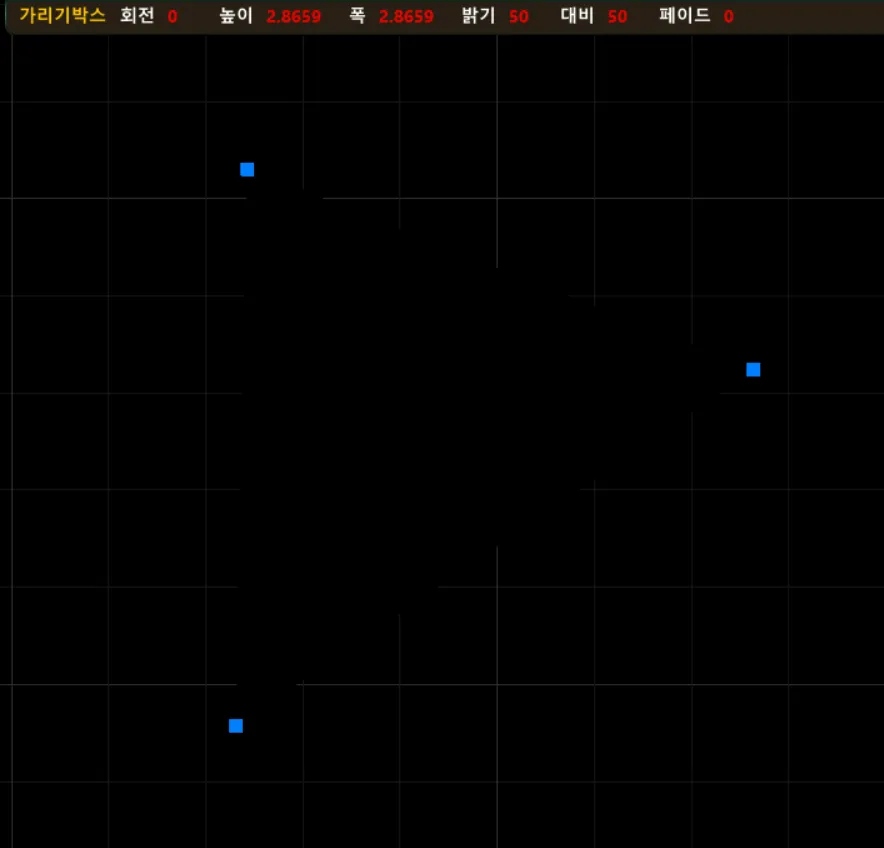

3) ENTER를 누르거나 Close 키워드를 입력하면 가리기 박스가 생성되고 명령어가 종료됩니다.

2. 닫힌 폴리선을 이용하여 가리기 박스를 그리는 방법 시연 영상

1) “WIPEOUT” 명령어를 실행합니다.
2) Polyline 키워드를 입력합니다.
3) 화면 상에서 닫힌 폴리선을 선택합니다.
4) 폴리선을 삭제할지 여부를 선택하면 폴리선 내부에 가리기 박스가 생성됩니다.
